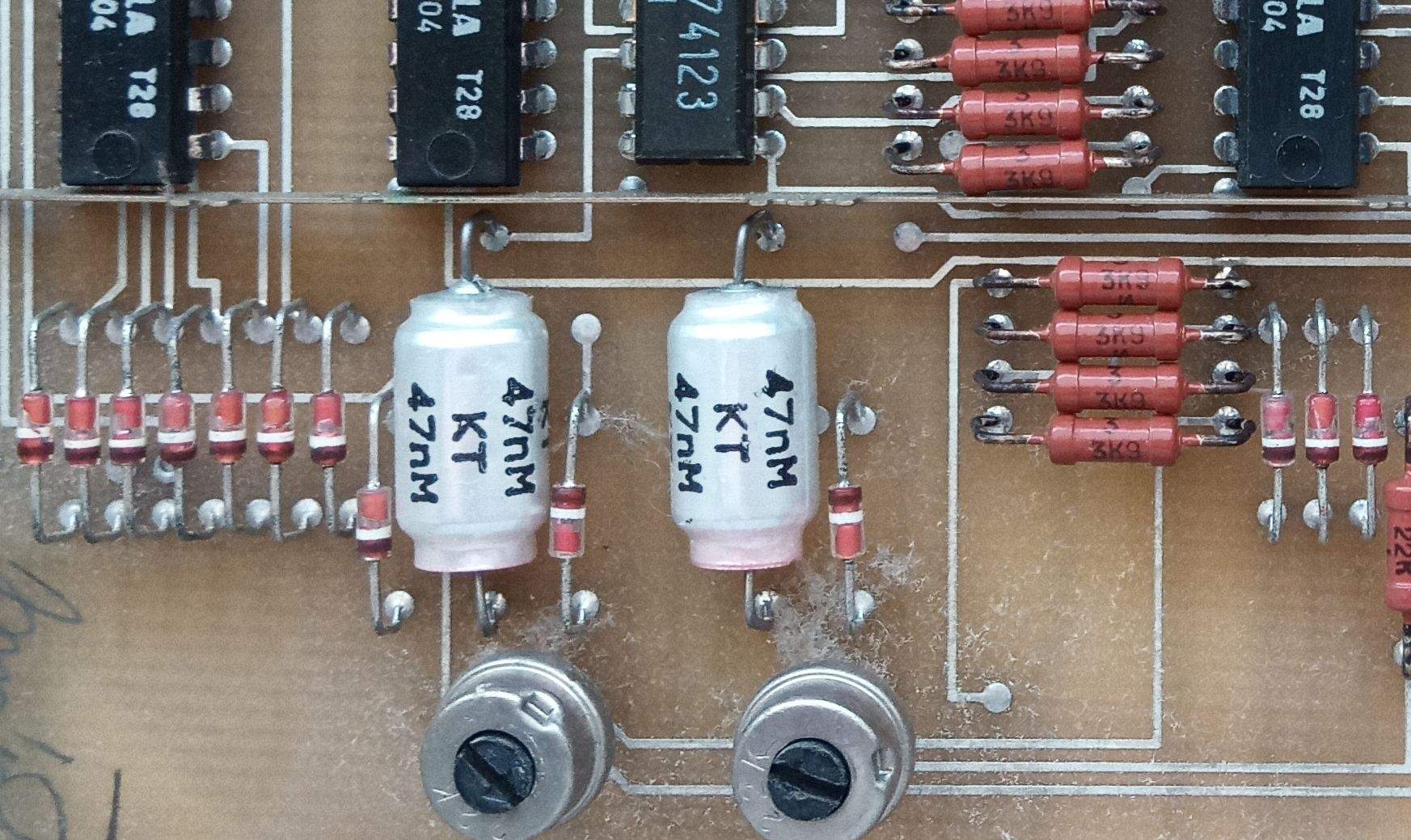

Áno, tá doska je zo sálového počítača.
http://www.ebastlirna.cz/modules.php?name=Forums&file=viewtopic&t=110716&start=16
Nuž ale v katalógu sú pri dióde KA206 uvádzané iné farby. Alebo je v nejakom inom katalógu?
Zaujímavé sú tiež rezistory TR162. Tiež ich veľmi v ktalógoch nevidieť. Musia byť veľmi presné, ak majú pozlátené vývody. Alebo je to mosadz? V kombinácií s papierovými hovňakmi na jednej doske sú "zárukou" spoľahlivosti.
Založen: Mar 16, 2005 Příspěvky: 35243 Bydliště: Česká Třebová, JN89FW21
Zaslal: so únor 28 2026, 12:27 Předmět:
samec napsal(a):
A ďalšia diódová záhada.
...
Prečo ešte neexistuje na jednom mieste kompletný prehľad farebného značenia diód?
Protože ty proužky si dělal každej výrobce podle svýho, jediný na čem se shodli je, že ty proužky se budou dělat u katody. A protože až do roku 1990 existovala Rada Vzájemný Hospodářský Pomoci (K Hladu, Nedostatku a Bídě), která určovala i vzájemnou zaměnitelnost některejch typů součástek, mohlo se stát, že celoskleněný Si diody se závěrem 80÷100V a proudem do 100mA byly k osazení danejch sérií desek nakoupený ne z Rožnova/Piešťan, ale z RFT, Videotonu, Unitry nebo třeba od Čaušeska. Bylo to i dřív, v televizorech se zhusta vyskytovaly polovodiče nejen naší výroby, ale i DDR nebo Jugoslávský, svitkový hranolový kondíky byly Polsko nebo Jugoška, svitkáče s polystyrénem byly dederónský, elyty Polsko/DDR ... _________________ Nasliněný prst na svorkovnici domovního rozvaděče: Jó, paninko, máte tam ty Voltíky všecky...
A kutilmile - nelituju tě !!!
Založen: Sep 10,
2004 Příspěvky: 21143 Bydliště: Jičín, Český ráj
Zaslal: so únor 28 2026, 19:27 Předmět:
samec napsal(a):
...Nuž ale v katalógu sú pri dióde KA206 uvádzané iné farby. Alebo je v nejakom inom katalógu?...
To je problém státních norem - předepisovaly způsob značení a v každé zemi si ho stanovili jinak. Obvykle norma nechávala nějakou dobu na provedení změny.
Celkem s jistotou nejde o diody polské, ty nikdy u katody černým proužkem značené nebyly. Naproti tomu v NDR docházelo ke změnám častěji, než v Tesle.
Jedině tedy poshánět všechny ročníky všech kataogů a spoléhat na to, že se nenajde u dvou výrobců stejné značení pro diody zcela rozdílných vlastností a oblastí použití.
Kdo v tom udělá pořádek, je borec.
Založen: Mar 16, 2005 Příspěvky: 35243 Bydliště: Česká Třebová, JN89FW21
Zaslal: ne březen 01 2026, 22:46 Předmět:

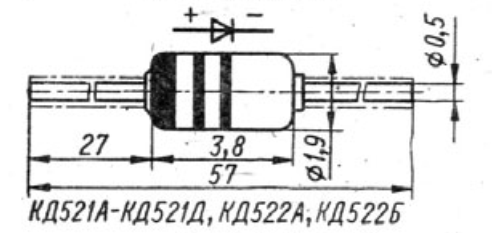

Ano, ruSSáci museli mít vždycky všecko extra - v autech ukostřenej plus a na schématech zápornej pól nahoře. A označení všech součástek utajený, protože co kdyby se našel nějakej špyjón nebo sabotér? _________________ Nasliněný prst na svorkovnici domovního rozvaděče: Jó, paninko, máte tam ty Voltíky všecky...
A kutilmile - nelituju tě !!!

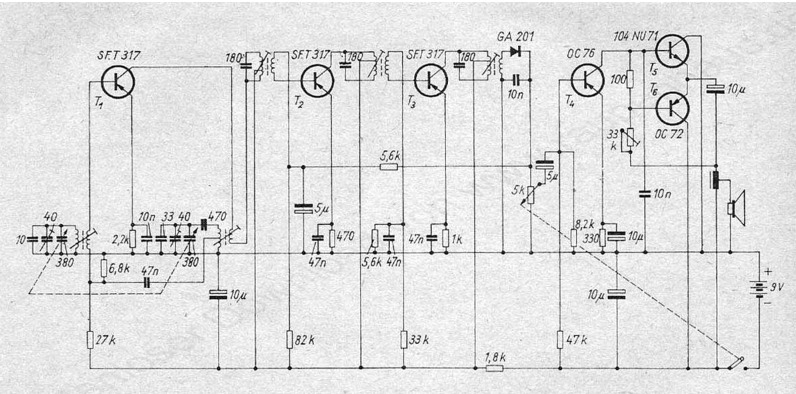

Je vidět, že seš ještě mladej cucák. Když převládaly germániové PNP tranzistory, tak se u nás kreslila schémata taky mínusem nahoru. Kdy se to překlopilo by mohl pamatovat Hill.
Založen: Sep 10,
2004 Příspěvky: 21143 Bydliště: Jičín, Český ráj
Zaslal: po březen 02 2026, 9:42 Předmět:
Ani já to přesně neurčím, kreslení s plusem nebo naopak mínusem nahoře se u nás táhlo souběžně několik let. Ale byla to dobrá škola, zorientovat se ve schématu.
Jednou z možných příčin byla skutečnost, že zatímco AR a RK sledovaly vývoj poměrně pružně, knížkám trvalo i 5 let, než byly konečně schválené a vyšla na ně řada v edičním plánu. Zatím byl překvapivě i u nás vývoj zase někde jinde.
Druhou z příčin je, že Tesla začala vyrábět a používat dřív tranzistory vodivosti NPN (řady ...NU70 a ...NU71), čili kreslení rozvodu napájení s mínusem na kostře se jednoduše převzalo z elektronkových zapojení, na která jsme byli všichni zvyklí.
Tranzistory PNP se objevily v tranzistorákách i v Elektrách až někdy v roce 1963 nebo 1964 (SFT a OC, po nich také kováky ...NU72 až ...NU74) a pól zdroje, který tvořil kostru, čili zem, přestal být jednotný i u nás.
Podobné to bylo i u zahraničních výrobců, kteří začali s tranzistory PNP (proč, to asi už nějaký historik technologií zpracoval). Obvykle mají na kostře plus proto, že se používalo častěji zapojení SE, čili emitor na kostru nebo "co nejblíže k ní". A mínus pak zbyl na napájení.
Je vidět, že seš ještě mladej cucák. Když převládaly germániové PNP tranzistory, tak se u nás kreslila schémata taky mínusem nahoru. Kdy se to překlopilo by mohl pamatovat Hill.
Tesla nic takového nedělala a naprostá většina PNP tranzistoráků má stále na kostře -. Akcent, Carina, Dolly. Paradoxně Tesla začala kreslit kostru opačně v části přijímače s nástupem NPN křemíku - Euridika, Sázava a další mají rozdělenou zem, v NF části je na ní -, ve VF plus.
Založen: Sep 10,
2004 Příspěvky: 21143 Bydliště: Jičín, Český ráj
Zaslal: po březen 02 2026, 12:52 Předmět:
Ale ona je řeč o kreslení "mínusem nahoru", ty tranzistoráky s PNP tranzistory sice mají mínus na kostře, na kterou jsou stejnosměrně vázané kolektory, ale plus napájení jde do emitorů. Ty sedí na zemi jen střidavě. A taky to funguje dodnes.
To až s převahou křemíkových NPN jsme se vrátili k "lampové zvyklosti" a na opačnou polaritu si už někdo má problém zvyknout.
Nic víc v tom nehledej, nejde o inverzi celého myšlení do záporných hodnot, jakkoli k ní zase vývoj lidstva spěje.
Da Vinci přece také popisoval své nápady a vynálezy zrcadlovým písmem.
