Založen: Feb 14, 2005 Příspěvky: 9431 Bydliště: Brno (JN89GF)
Zaslal: po leden 19 2026, 21:03 Předmět:
EKKAR napsal(a):
Víceemitorovej tranzistor je v principu každej vstup TTL logickýho hradla NAND ...
To jsem vždycky myslel, že se to tak jen kreslí, že jsou to dva obyčejný tranzistory se společnou bází a kolektorem.
Ta funkce, co popisuje ve videu je fakt zvláštní.
Založen: Jan 17, 2007 Příspěvky: 7185 Bydliště: Milotice u Kyjova
Zaslal: po leden 19 2026, 21:54 Předmět:
Cust napsal(a):
samec napsal(a):

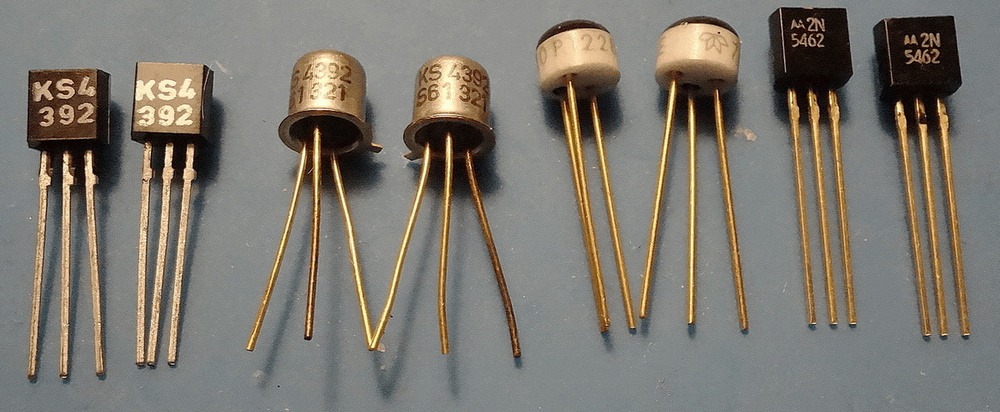

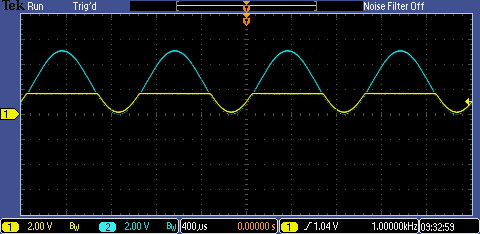

Daj tam LSK170. Ten nemá prahové napätie. Usmerňuje od nuly.
No zajímavé, nad tím jsem se musel zamyslet. Pokud se spojí D a G, tak by to mělo fungovat. Získáme minimální leakage current, ale za cenu mizerného proudu v propustném stavu. Myslím, že už jsem to viděl v precizním zpětnovazebním detektoru maximální hodnoty. Asi mi to hned nedošlo, já jsem to realizoval BJT tranzistorem, kde jsem zapojil tuším je B a C. Tranzistor měl malý leakage current, tak to bylo lepší než klasická dioda.
Tak se pletu, ta low leakage dioda vznikne, když zkratujeme D a S. Pak ale bude stejně práh jako u PN diody. Využití je nakresleno v datasheetu OP177.
Založen: Nov 28, 2010 Příspěvky: 283 Bydliště: Šlapanice
Zaslal: po leden 19 2026, 23:11 Předmět:
forbidden napsal(a):
A kdo z vás zná dvouemitorový tranzistory. Spíná se báze proti kolektoru a tím se oba emitory propojí navzájem. Pro mě novinka.
EKKAR napsal(a):
Víceemitorovej tranzistor je v principu každej vstup TTL logickýho hradla NAND ...
Expandér 7460 je v podstatě nejednoduší možný TTL obvod … složeno z čtyř emitorového tranzistoru a tranzistoru. _________________ Ne všichni jsme měli z češtiny za jedna. Jsem dysgrafik a dyslektik.
Založen: Aug 04, 2009 Příspěvky: 1830 Bydliště: okres Písek
Zaslal: po leden 19 2026, 23:13 Předmět:
forbidden napsal(a):
To jsem vždycky myslel, že se to tak jen kreslí, že jsou to dva obyčejný tranzistory se společnou bází a kolektorem.
Detailní popis raných TTL je k mání mnohde, viz např. "telefon u nás" (a neomezuje se jen na jeden obrázek).
Ovšem hned pod posledním obrázkem, který se týká "bipolar TTL", tam má autor stránek chyby ve výkladu i obrázku, který má představovat unipolární log. člen - jednak tam chybí uzly (to je dnes móda?), samotné schéma je... (drbu se za uchem a hledám správný výraz) a navíc jsou tam tranzistory jen jedné vodivosti, takže jakýpak CMOS.
Kreslenie schém bez zakreslených uzlov je jednoduchšie a pri nekvalitnej tlači nemôže dôjsť k zámene skutočného uzlu s náhodnou machľou na krížení spojov.
